鋼渣的資源化利用
鋼渣的資源化利用
鋼渣的資源化利用使用HLM大型鋼渣立磨生產線達到固廢再生利用，成本低，經濟效益高。鋼渣的資源化利用環保、節能、噪音低，為客戶帶來非常可觀的鋼渣綜合利用穩定效益。

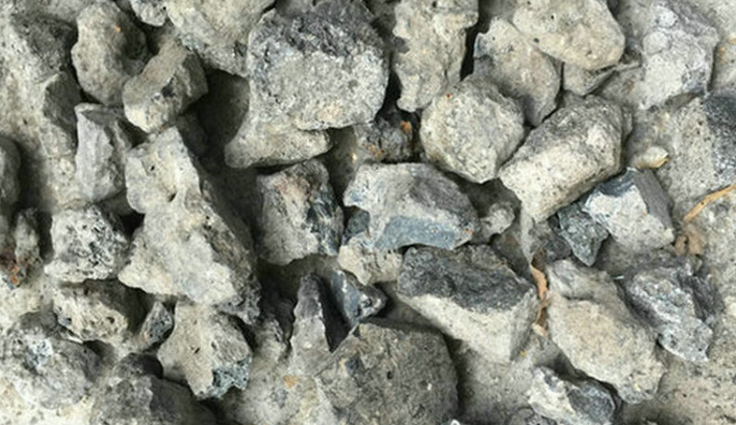

一、鋼渣是如何分類的
渣的來源和分類懂煉鋼行業者較容易理解，鋼渣是煉鋼過程排出的不可避免的廢渣，其排出量約為粗鋼產量的15%～20%。鋼渣按爐型分，有平爐渣、電爐渣、轉爐渣。按熔渣性質分，有堿性渣、酸性渣。按形態分，有水淬粒狀鋼渣、塊狀鋼渣、粉狀鋼渣。
1、轉爐渣
是鋼渣主要構成，約占總量65%，每生產1噸轉爐鋼約產生鋼渣130～240kg。轉爐鋼渣的礦物組成取決于它的化學成分。
2、平爐渣
生產周期比轉爐長，分氧化期、精煉期與出鋼期，且每期都要出渣，依次對應初期渣-精煉渣-出鋼渣，后二又合稱末期渣。每生產1噸平爐鋼約產生鋼渣170～210kg，其中初期渣60%，精煉渣10%，出鋼渣30%。
3、電爐渣
以廢鋼為原料，主要生產特殊鋼，生產周期也長，分氧化期和還原期，并分期出渣，對應氧化渣和還原渣。每生產1噸電爐鋼約產生鋼渣150～200kg，其中氧化渣約55%。
二、鋼渣的性質介紹
1、密度 ：由于含鐵較高，因此比高爐渣密度高，一般在3.1～3.6g/cm3。
2、容重：不僅受其密度影響，還與粒度有關。通過80目標準篩的渣粉，平爐渣為2.17～2.20g/cm3，電爐渣為1.62 g/cm3左右，轉爐渣為1.74 g/cm3左右。
3、易磨性：由于鋼渣致密，因此較耐磨。易磨指數：標準砂為1，鋼渣為0.96，而高爐渣僅為0.7，鋼渣比高爐渣要耐磨。
4、活性：C3S、C2S等為活性礦物，具有水硬膠凝性。當鋼渣中成分比值（堿度）R大于1.8時，便含有60%～80%的C3S和C2S，并且堿度值的提高，C3S含量也增加，當堿度達到2.5以上時，鋼渣的主要礦物為C3S。用堿度高于2.5的鋼渣加10%的石膏研磨制成的水泥，強度可達325號。因此，C3S和C2S含量高的高堿度鋼渣，可作水泥生產原料和制造建材制品。
5、穩定性：鋼渣含游離氧化鈣(f-CaO)、MgO、C3S、C2S等，這些組分在一定條件下都具有不穩定性。堿度高的熔渣在緩冷時，會發生體積膨脹，膨脹率達10％。
鋼渣也具有不穩定性，在處理和應用鋼渣時須注意：
1）作生產水泥的鋼渣C3S含量要高，因此在處理時最好不采用緩冷技術；
2）含f-CaO高的鋼渣不宜用作水泥和建筑制品生產及工程回填材料；
3）利用f-CaO消解膨脹的特點，可對含f-CaO高的鋼渣采用余熱自解的處理技術。
三、鋼渣的資源化利用
1、鋼渣中選渣鋼
經破碎、磁選、篩分等分選技術可回收其中90%以上的廢鋼。磁選出的渣鋼，一般含鐵在55%以上。不涉及磨粉。
2、作冶煉溶劑
部分替代石灰石作燒結熔劑（顆粒小于10mm）
部分替代石灰石作高爐熔劑（顆粒10～40mm）
富集和提取鋼渣中的稀有元素
3、作建筑材料
1）鋼渣磚
鋼渣 透水磚
以粉狀鋼渣或水淬鋼渣為主要原料，摻入部分高爐水渣或粉煤灰和激發劑（石灰、石膏粉），加水攪拌，經輪碾、壓制成型、蒸養而制成。生產過程中會使用到球磨機。
2）鋼渣礦渣水泥
鋼渣最少摻入量不少于30%，鋼渣和高爐渣的總摻入量不少于60%。生產工藝流程如下：
鋼渣礦渣水泥生產流程
3）鋼渣白水泥
以電爐還原渣為主要原料，摻入適量經700～800℃煅燒的石膏，經混合磨細制成的一種新型膠凝材料。配合比以水泥中SO3含量為8～10%來控制。當SO3含量少于8%時，強度不足400#。當SO3含量大于10%時，出現石膏膨脹現象，導致水泥不安定。
鋼渣白水泥主要用作建筑物外墻裝飾材料和生產彩色水磨石制品，還可生產人造大理石。
4）路基墊層（代替天然碎石）
5）作農肥和酸性土壤改良劑（需要用到磨粉機，但目前國內此類應用較少）
鋼渣磷肥：中、高磷鐵水煉鋼所得鋼渣，要求F含量<0.5% ，P2O5含量>4%
酸性土壤改良劑：要求含Ca、Mg高
四、鋼渣的資源化利用設備：大型鋼渣立磨生產線
HLM大型鋼渣立磨生產線鋼渣立磨的特點鮮明，是規模鋼渣的資源化利用的配套設備，能滿足大型鋼渣粉需求企業的生產。鋼渣粉磨立磨工藝流程簡潔，系統配置性強，環境友好度高，單臺電耗低，噪音低。是立磨鋼渣微粉項目理想的鋼渣粉磨立磨工藝設備。
HLM大型鋼渣立磨生產線
五、鋼渣立磨機生產線投資多少錢？
HLM鋼渣立磨機生產線型號多，產量區間大，配置靈活。不同的產能選擇不同的鋼渣立磨機主機，要配置不同的配套設備，價格就不相同，需要詳細溝通方可出具鋼渣立磨機生產線報價方案。
鋼渣立磨生產商搜桂林鴻程提供大型鋼渣立磨，有日產600噸鋼渣的立磨生產線和年產30萬噸鋼渣立磨等多種產能的，設備大型化，若您有立磨鋼渣微粉生產要求,歡迎撥打熱線桂林鴻程鋼渣的資源化利用設備及技術選型專線0773-3661663。我們為您訂做專屬的尾礦綜合利用處理設備與技術方案和鋼渣立磨價格報價。
